在视图里面是看不出来的，渲染一下就可以看见了。(图13)

　　图13

　　在Edit poly级别按键盘上的2也就线段的子级别(1就是点,3就是开口边，依次类推)，在Top里选种如图的几跟线段。(图14)

　　图14

　　点击一下命令面板中的Loop(连续的),选中如图的线段。(图15)

　　图15

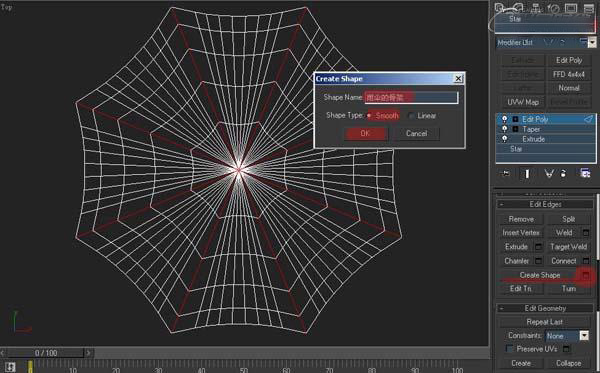

　　在点击一下命令面板中的Create Shape(创建线)后面的小方块，在弹出的面板中起个名字，按下图创建一个图形，雨伞的骨架。(图16)

　　图16

　　选中雨伞的骨架，或者按H可以直接选择。(图17)

　　图17

　　我们可以看到这是一个可编辑的样条线，把它略微放大一点。Create Shape是个非常不错的命令，我们可以常用它来做沙发的匝边，或从墙体中提出一条线来做踢脚线、石膏线(当然也可以用Shape下的Section，也可以提取. 题外话了啊。(图18)

　　图18

　　向下移动一点，给个材质，还要勾上可渲染属性。(图19)

　　图19

　　这一步稍难点，我尽量说清楚一点点，选到线段层级，在前视图(Front)中选中最上面的这些线段。(图20)

　　图20

　　在线段级别下，依次选copy,Detach，这样我们提出了一个图形。起个名子，主要还是用Edit Poly功能进行建。(图21)

　　图21

　　选中我们刚刚创建的小骨架。(图22)

　　图22

　　在前视图沿Y轴镜像一下，注重要选择No Clone，移动到合适的位置。(图23)

　　图23

　　转到Edit Spline，编辑样条线。(图24)

　　图24

　　删掉一些线段，如图所示。(图25)

　　图25

　　选择最上面的点，移动到如图的样子，右键转成Corner 拐角点。(图26)

　　图26

　　伞把的参数，如图所示。(图27)

　　图27

　　然后在加入两个点。选择中间显然缩小一些，其实还有更简单的方法制作，大概的流程就是这样了。谢谢观看。(图28)

　　图28
